模具钢中心 配套服务 我们
主要优点：
1、PM23是由粉末冶金炼钢技术冶炼而成。
2、适合薄的被加工材料下料及成型。
3、有效解决磨粒磨损和粘着磨损。
主要用途：
1、主要用于精密模具冲压，如端子。
2、切割工具，如齿轮加工工具。
3、受到磨粒磨损的塑料模具。
4、半导体IC模具，如封装模、滑块等。

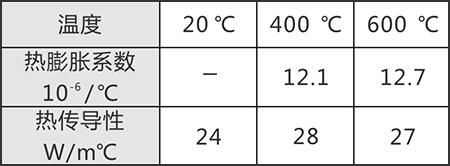

1、退火：保护气体内，加热到850-900℃软化退火3小时，在炉中以10℃/小时的冷速冷却到700℃，然后空冷。

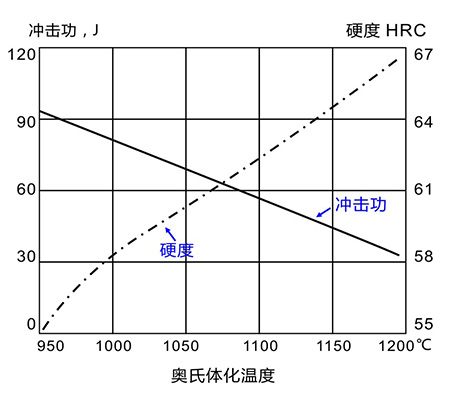

2、淬火：保护气体内在450-500℃和850-900℃分2步预热，再选择1050-1180℃淬硬。

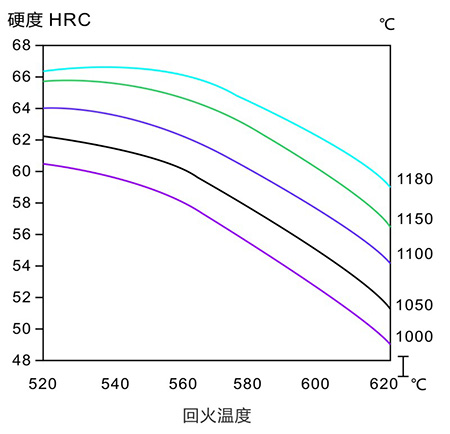

3、回火：采用560℃回火3次，每次回火保温至少1小时，每次回火必须冷却到室温，3次回火残余奥氏体应低于1%。
4、去应力：模具整体加热至600-700℃，保温2小时，缓冷到500℃，最后空冷。
