模具钢中心 配套服务 我们
主要特性：
1、M2是W-Mo系 6542型高速工具钢。
2、碳化物组织细微、整齐、均匀，有良好的耐磨性和韧性。
3、具有热作、冷作可塑性。
主要用途：
1、主要用于精密模具冲压，如端子。
2、适用于各种刀具、工具。
3、适合制作高负荷下的耐磨性零件。
4、适合拉刀、立铣刀、滚刀。

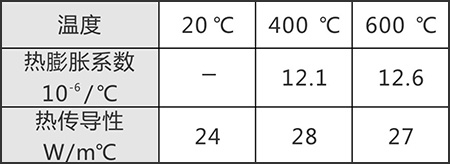

1、退火：加热至800-850℃，在此温度中停 留2～4小时，在炉中任其渐冷。

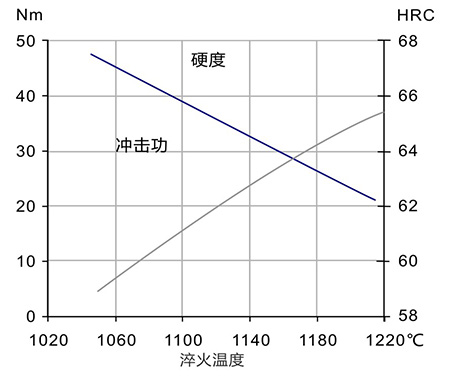

2、淬火：先预加热至550-600℃，次加热至950℃，再加热至a：1220～1250℃；b：1200℃～1230℃。在油中淬硬， 但油温必须先保湿40-60℃（a.一般工具；b.形式复杂式需要韧性之工具）

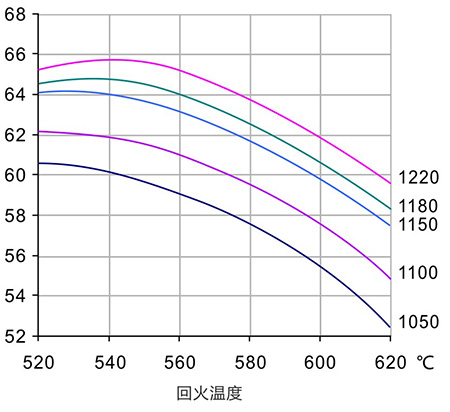

3、回火：加热至550-570℃，在此温度中停留，然后在静止空气中冷却，回火必须重复二次。
4、硬度：HRC63以上。
