主要特性:
1、PM60是由粉末冶金炼钢技术冶炼而成的极高合金钢。
2、适合既要求热硬度又要求耐磨性的场合。
3、极高韧性、极高抗压强度。
4、良好抗回火性能,良好尺寸稳定性。
主要用途:
1、冲切薄的、具有磨损性材料,如矽钢片。
2、取代硬质合金,后者易崩角和开裂。
3、适合齿轮切削工具。
4、适合拉刀、立铣刀、滚刀。
17315830769

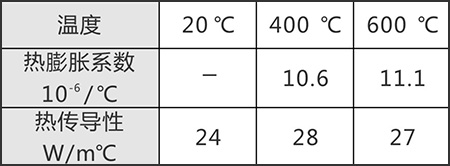

1、退火:保护气体内,加热到850-900℃软化退火3小时,在炉中以10℃/小时的冷速冷却到700℃,然后空冷。
2、淬火:保护气体内在450-500℃和850-900℃分2步预热,再选择1100-1180℃淬硬。

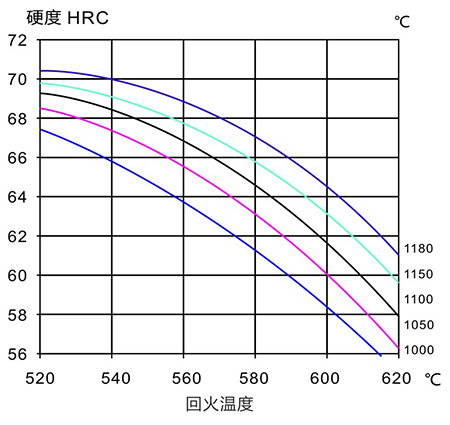

3、回火:采用560℃回火3次,每次回火保温至少1小时。
4、去应力:模具整体加热至600-700℃,保温2小时,缓冷到500℃,最后空冷。
