热处理：

1、退火：加热至800-850℃，在此温度中停 留2～4小时，在炉中任其渐冷。

2、淬火：先预加热至550-600℃，次加热至950℃，再加热至a：1220～1250℃；b：1200℃～1230℃。在油中淬硬， 但油温必须先保湿40-60℃（a.一般工具；b.形式复杂式需要韧性之工具）

3、回火：加热至550-570℃，在此温度中停留，然后在静止空气中冷却，回火必须重复二次。

4、硬度：HRC63以上。

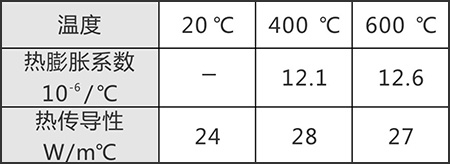

物理性能：

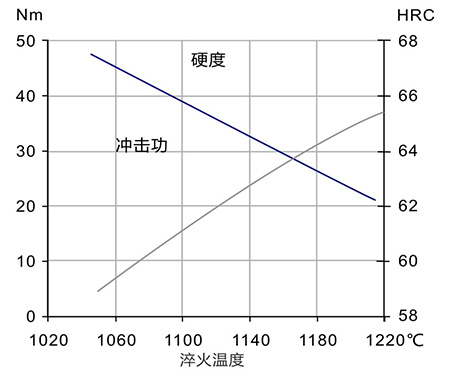

冲击强度：

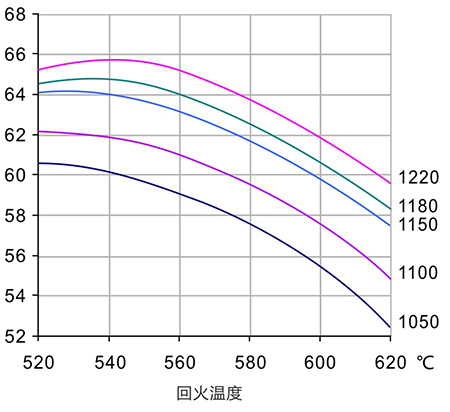

淬火指导：
