1、退火：在保护气氛中加热至880℃，再以10℃/小时的冷速冷到650℃，然后空冷。

2、去应力：模具加热至650℃，保温2小时，缓冷至500℃，然后空冷。

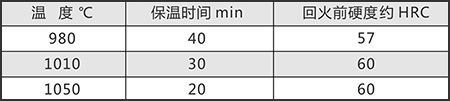

3、淬火：预热至600-700℃，980-1050℃,淬硬，通常采用1010℃。

主要用途：

1、被加工材料厚度可达25mm 之冲切和冲孔模。

2、深拉模、冷锻模、制管拉伸模。

3、形状复杂冷挤模。

4、大量实用于连接器模具。

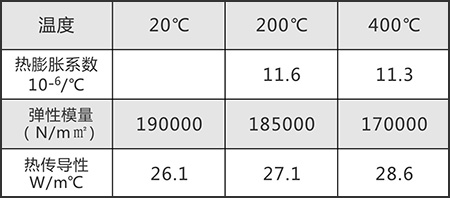

物理性能：

应用详情：

一般用于高载荷冲切和成型加工的耐冲击

钢种都不能提供最佳的综合性能：

S1------ 淬透性和耐磨性

2767----耐磨性差

H13-----耐磨性和抗压强度不足

S7-------长寿命生产中、耐磨性不足

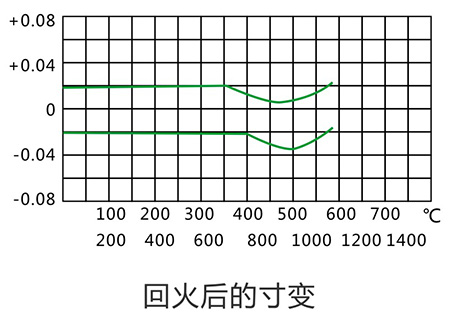

回火后的寸变：
