热处理：

1、高淬高回：要求硬度HRC60-62，最佳的热处理工艺是：用1150℃真空油淬，560℃180分钟三次高温回火。

2、低淬低回：为了提高模具的韧性，淬火工艺为：1050-1080℃真空淬火，180-220℃回火二次，硬度为58-60HRC。此工艺特点是模具可获得高的硬度和耐磨性，适于制造既能在较高压力下工作，又能承受一定的冲击载荷、形状复杂的冷镦冲头。

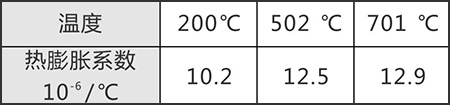

物理性能：

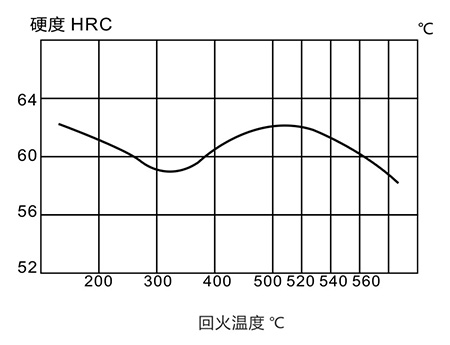

回火曲线：

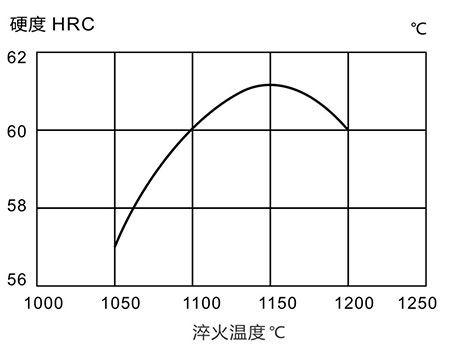

淬火指导：
