热锻模具钢8418-天泰模具钢

天泰—致力于中高端模具钢优质服务商

全国服务热线17315830769
17315830769

热门关键词：合金结构钢粉末高速钢塑胶模具钢高端热作钢冷作模具钢

您的位置： 首页 > 产品频道 > 热锻模具钢 > 热锻模具钢8418

天泰资讯中心

热锻模具钢

咨询热线

17315830769

热锻模具钢8418

主要优点：

1、在各个方向上都有优异的韧性和延展性

2、好的抗回火性能、优异的淬透性

3、良好的高低温耐磨性

4、优异的抗龟裂性

5、良好的抗高温强度及抗热疲劳性

6、热处理、表面涂层后良好的尺寸稳定性

主要应用：

铝镁等轻合金压铸模具、热锻模具、汽车高强度板热成型模具

在线咨询

全国热线

17315830769

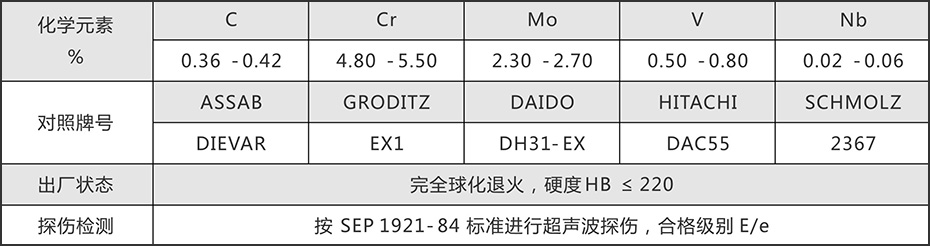

产品参数 Product parameters

8418是高Mo低Si热作钢，具有极佳的抗热龟裂、热裂纹、热磨损和塑性变形能力，使其成为压铸、热锻、热成型模具的选择。钢材采用电炉+LF+VD+ESR工艺冶炼，按照ASTM E45方法新版本测定钢中的非金属夹杂物，A硫化物≤1.0， B氧化物、C硅酸盐和D球状氧化物各≤1.5。钢材经过三墩三拔的等向锻造，冲击韧性优良，具有良好耐热冲击和抗疲劳性能。同时高温细化处理，在500倍下观测，退火组织达到北美压铸协会（NADCA）207#2003压铸模具用H13钢标准。

热作钢8418

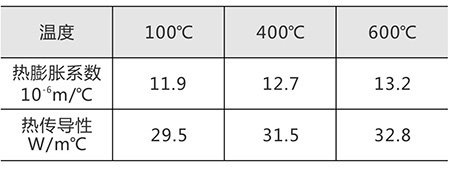

物理性能 Physical properties

热处理 Heat treatment

预热温度：600-900℃，至少分两个阶段预热。第一阶段600-650 ℃，第二阶段820-850 ℃。如分三个阶段，则第二阶段820 ℃，第三阶段900 ℃。

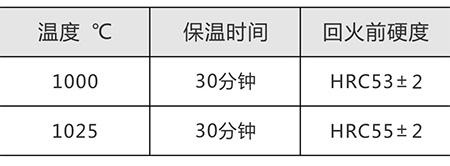

淬火温度：1000-1030 ℃

回火工艺&回火曲线 Tempering process & Tempering curve

回火工艺：

根据所需硬度参考回火曲线选择回火硬度。对于压铸模具至少三次回火，热锻模具、热成型模具回火两次。两次回火中间，模具要冷却至室温，在回火温度保温两小时。

通常不建议在500-550℃回火，以避免回火脆性。

去应力回火：未淬火模具在初加工后，加热至650℃，保温2小时，缓冷至500℃，然后空冷。已淬火模具在使用过程中的去应力回火温度，参照淬火后最后一次的回火温度调整设定。

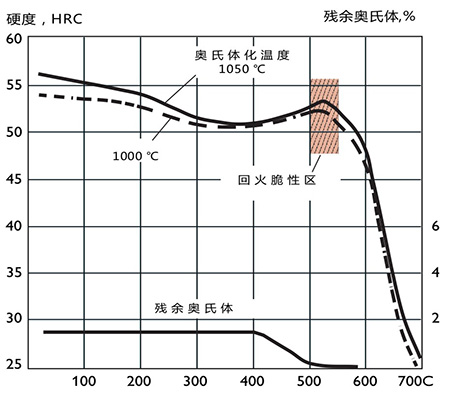

回火曲线：
