主要优点：

1、切削加工性能良好；

2、放电加工后研磨非常容易；

3、焊透性良好；

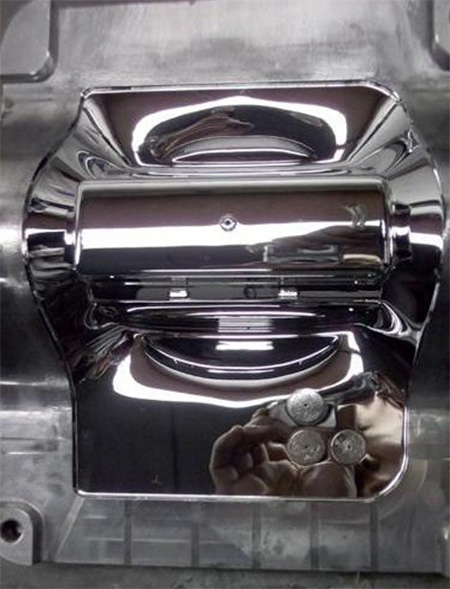

4、因特殊熔炼，组织致密、杂质少，镜面抛光好；

5、蚀刻加工性良好。

主要用途：

1、镜面抛光模具，如防尘罩、滤光板、化妆品盒；

2、精密皱纹加工模具，如笔记本外壳等；

3、厚度小于2mm的落料模、冲裁模、压印模；

4、各种剪刀、镶嵌刀具、木工刀片；

5、热固塑成型模。

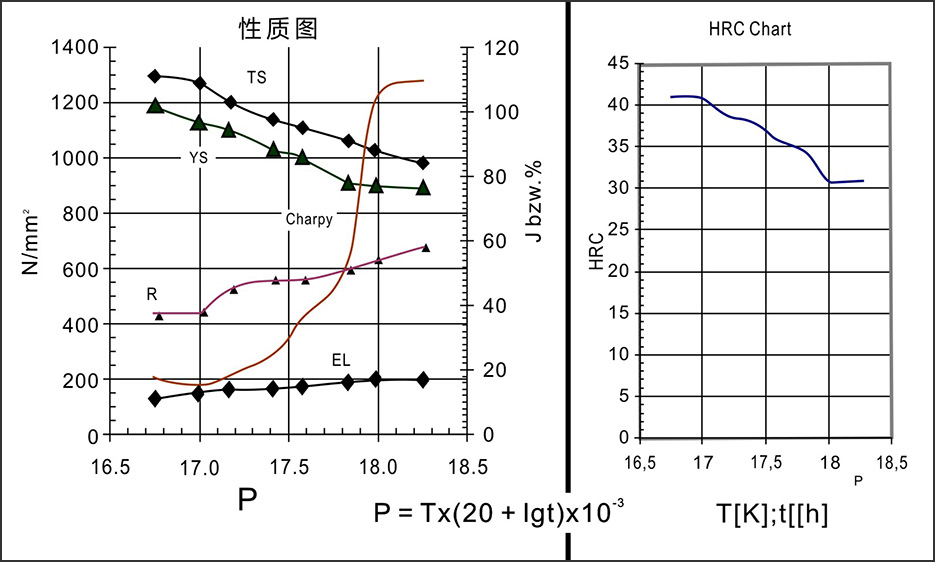

焊接性能：

焊条必须与母材化学成分相同，适合于时效处理工艺。

注意：焊接、补部位必须进行同母钢材一致的时效处理，保温时间为90分钟。建议采用镀铜的TIG或Heli-Arc焊条。

焊接说明：

1、工件必须清理干净，除去污垢与油渍等。

2、任何缺陷都必须完全清除。

3、工件角头半径应不小于3mm。

4、炉里预热以每小时10-50°C速度升温至320-400°C（取决于模具的实际情--况），---保温时间为每25mm厚度30分钟。

5、烧焊（直流电）时应该使用低安培数及小直径焊条以获得小焊球。---注意：焊接过程中焊接部位温度必须保持不低于320°C。

6、烧焊后，应立即进行热处理至460－520°C，保温时间最少为90分钟（取决于焊---缝的厚度及层数），以确保达到均匀硬度。缓慢冷却至室温。

7、 每堆焊三层必须重复以上程序（4-6项）。

8、以上焊接说明只在经过炉内预热及热处理情况下有效。
