产品介绍 product description
S7是一种具有优良韧性和高强度的抗冲击工具钢,并具备中等耐磨性。S7广泛用于制作冲头,可承受较大冲击力,同时在小型塑料模具上的使用逐步增加。S7还可以加硬,多数情况下可以气淬,变形量小。S7可以达到HRC58-60,因此可以提供高的抗压强度(抗变形),同时具有很好的韧性。S7可以用于制作热作和冷作用途的耐冲击工具。
对照牌号 Control grade
化学成分 chemical composition
热处理 & 物理性能 Heat treatment & Physical properties
-
热处理:
1、临界温度:800℃。
2、退火:1)退火工件,加热至650-675℃, 保温2小时,在静止空气中冷却;2)硬化工件:加热至低于回火温度15-30℃,保温2小时,在静止空气冷却。
3、去应力:模具加热至650℃,保温2小时,缓冷至500℃,然后空冷。
4、淬火:预热至730-760℃,奥氏体化940-955℃,保温30-45分钟。2bar以上气淬或分级油淬至低于65℃。厚度大于75mm的工件需分级油淬。油淬至540-595℃,空冷至室温。
5、回火:180-540℃,回火时间最少2小时。或者按照2.5分钟/mm计算。回火2次。
-

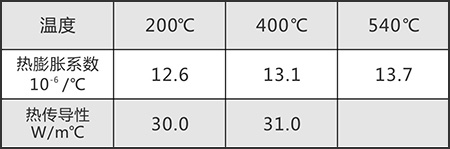

物理性能:
淬火指导&回火曲线 Quenching guide & Tempering curve
-

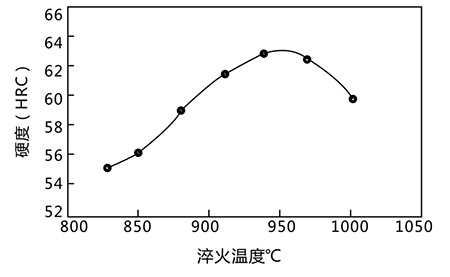

淬火指导:
-

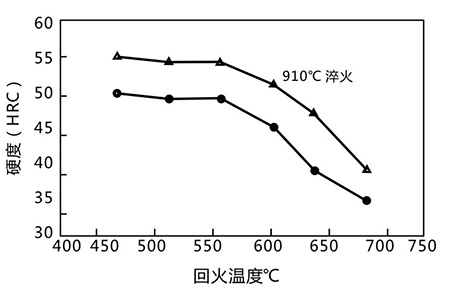

回火曲线:
