模具钢中心 配套服务 我们
主要特性：
1、PM60是由粉末冶金炼钢技术冶炼而成的极高合金钢。
2、适合既要求热硬度又要求耐磨性的场合。
3、极高韧性、极高抗压强度。
4、良好抗回火性能，良好尺寸稳定性。

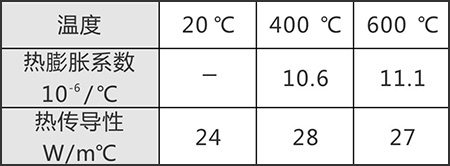

主要用途：
1、冲切薄的、具有磨损性材料，如矽钢片。
2、取代硬质合金，后者易崩角和开裂。
3、适合齿轮切削工具。
4、适合拉刀、立铣刀、滚刀。
1、退火：保护气体内，加热到850-900℃软化退火3小时，在炉中以10℃/小时的冷速冷却到700℃，然后空冷。

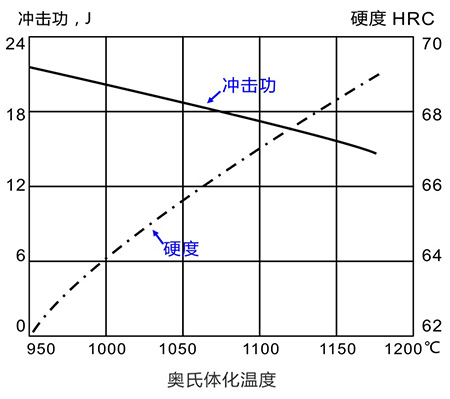

2、淬火：保护气体内在450-500℃和850-900℃分2步预热，再选择1100-1180℃淬硬。

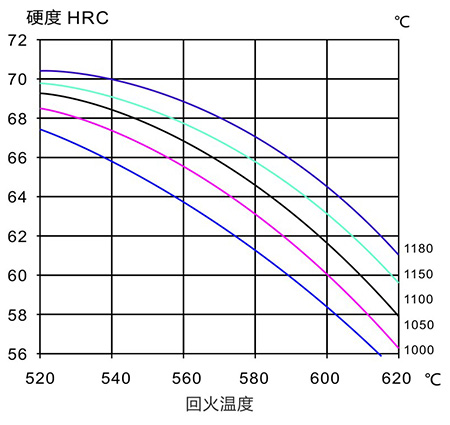

3、回火：采用560℃回火3次，每次回火保温至少1小时。
4、去应力：模具整体加热至600-700℃，保温2小时，缓冷到500℃，最后空冷。
