主要特点:
1、韧性高,可避免切削加工中发生崩缺。
2、耐磨耗性高,切削性良好。
3、热处理特性稳定。
产品介绍
PRODUCT DESCRIPTION
●对照牌号
GB |
AISI |
DIN |
JIS |
NACHI |
HITACHI |
W6Mo5Cr4V2 |
M2 |
1.3343 |
SKH-9/51 |
HM2 |
YXM1 |
W6Mo5Cr4V2Co5 |
M35 |
1.3243 |
SKH-55 |
HM35 |
YXM4 |
W2Mo9Cr4VCo8 |
M42 |
1.3247 |
SKH-59 |
HM42 |
YXM42 |
●化学成分%
元素 |
C |
Cr |
Mo |
V |
W |
Co |
M2 |
0.80-0.90 |
3.75-4.50 |
4.50-5.50 |
1.70-2.20 |
5.50-6.75 |
/ |
M35 |
0.80-0.90 |
3.75-4.50 |
4.50-5.50 |
1.75-2.25 |
5.50-6.50 |
4.50-5.50 |
M42 |
1.05-1.15 |
3.50-4.25 |
9.00-10.0 |
0.95-1.35 |
1.15-1.85 |
7.75-8.75 |
●高速工具钢主要特点
1、韧性高,可避免切削加工中发生崩缺。
2、耐磨耗性高,切削性良好。
3、热处理特性稳定。
钢种 |
特点 |
1→10良 |
|
耐磨性 |
韧性 |
||
M2 |
韧性优越的Mo系标准型高速工具钢 |
5
|
8
|
M35 |
耐热性优越的Mo-Co系高速工具钢 |
6
|
6
|
M42 |
适用于硬质材料加工的高速工具钢 |
8
|
4
|
●热处理
钢种 |
热处理温度℃ |
硬度 |
|||
退火 |
淬火 |
回火 |
出厂硬度HB |
淬火回火HRC |
|
M2 |
800-880徐冷 |
1180-1220油淬 |
550-570空冷 |
<255 |
≥62 |
M35 |
800-880徐冷 |
1210-1230油淬 |
560-580空冷 |
<277 |
≥64 |
M42 |
820-880徐冷 |
1179-1190油淬 |
520-590空冷 |
<285 |
≥66 |

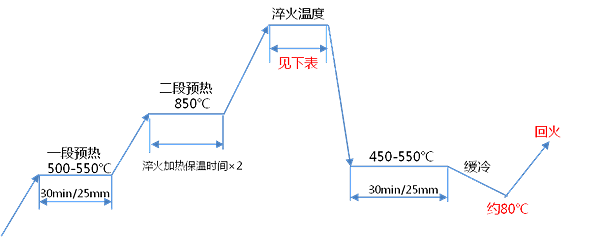

淬火加热保温时间:
加热炉 |
厚度mm |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
盐浴炉 |
保温时间 |
60 |
90 |
160 |
240 |
280 |
350 |
390 |
420 |
440 |
495 |
倍数 |
×12 |
×9 |
×8 |
×8 |
×7 |
×7 |
×6.2 |
×6 |
×5.5 |
×5.5 |
回火保温时间:
厚度mm |
≤ 25 |
26-35 |
36-64 |
65-84 |
85-124 |
125-174 |
175-249 |
250-349 |
350-499 |
回火保温时间H |
1 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
回火次数:为提高韧性,至少需2次回火,含Co的高速工具钢至少需3次回火
