主要优点:
1、良好的尺寸稳定性。
2、良好的韧性、耐磨性。
3、适用于高载荷冲切和成型加工。

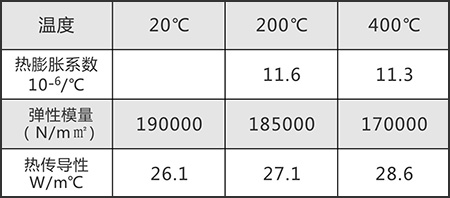

1、退火:在保护气氛中加热至880℃,再以10℃/小时的冷速冷到650℃,然后空冷。
2、去应力:模具加热至650℃,保温2小时,缓冷至500℃,然后空冷。

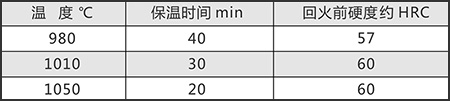

3、淬火:预热至600-700℃,980-1050℃,淬硬,通常采用1010℃。
1、被加工材料厚度可达25mm 之冲切和冲孔模。
2、深拉模、冷锻模、制管拉伸模。
3、形状复杂冷挤模。
4、大量实用于连接器模具。
一般用于高载荷冲切和成型加工的耐冲击
钢种都不能提供最佳的综合性能:
S1------ 淬透性和耐磨性
2767----耐磨性差
H13-----耐磨性和抗压强度不足
S7-------长寿命生产中、耐磨性不足
