主要特性:
1、DC53克服了 SKD11高温回火硬度和韧性不足的弱点。
2、线切割后变形量小,尺寸形变得到有效控制。
3、韧性好,很少出现裂纹及开裂,大幅度提高了使用寿命。
主要用途:
1、冲裁、冷成型、冷拉模具。
2、成型轧辊、冲头、牙板。
3、精密冲压模具。

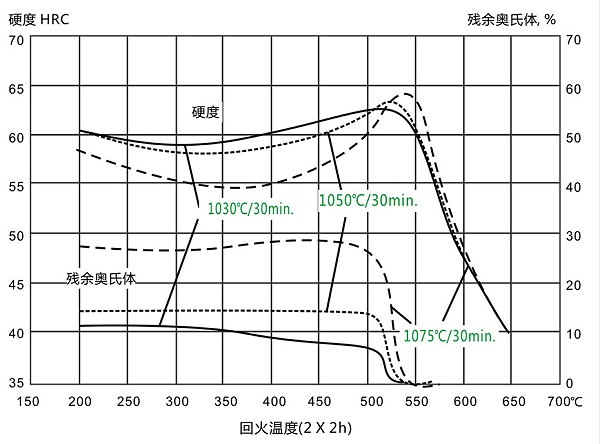

淬火:预加热至650-750℃,淬火通常采用1030~1050℃;保温30分钟。
去应力回火:加热到850℃,均热后,已每小时10℃炉冷至500℃,然后空冷。
