主要用途:
1、螺栓冷镦切边模、冷镦冲模。
2、汽车弹簧冲孔模、轴类冷挤压模。
3、硅钢片冲模。
4、锻压模。

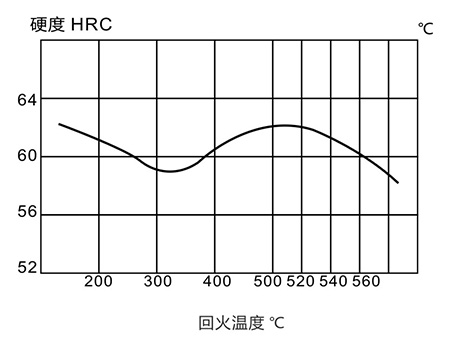

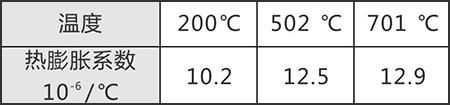

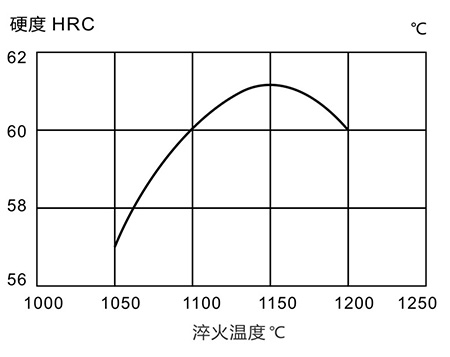

1、高淬高回:要求硬度HRC60-62,最佳的热处理工艺是:用1150℃真空油淬,560℃180分钟三次高温回火。
2、低淬低回:为了提高模具的韧性,淬火工艺为:1050-1080℃真空淬火,180-220℃回火二次,硬度为58-60HRC。此工艺特点是模具可获得高的硬度和耐磨性,适于制造既能在较高压力下工作,又能承受一定的冲击载荷、形状复杂的冷镦冲头。
