强度韧性:
因经沉淀硬化,钢材拥有高抗压强度、高韧性、及高耐磨性能。当同质的工件接触或磨擦时,会产生表面磨损,应格外注意。因此建议相对工件选择应有10HRC的差距。
1、切削加工性能良好;
2、放电加工后研磨非常容易;
3、焊透性良好;
4、因特殊熔炼,组织致密、杂质少,镜面抛光好;
5、蚀刻加工性良好。

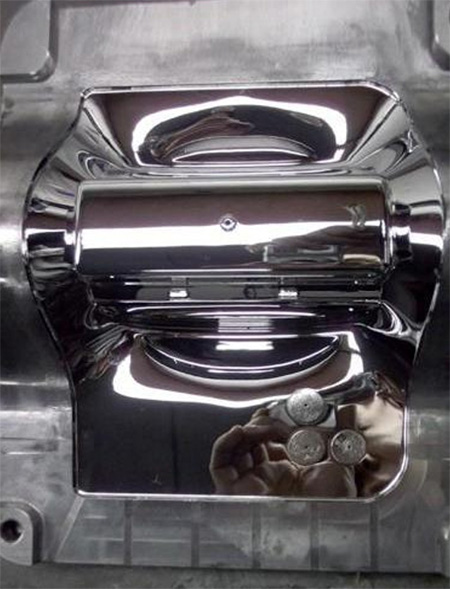

1、镜面抛光模具,如防尘罩、滤光板、化妆品盒;
2、精密皱纹加工模具,如笔记本外壳等;
3、厚度小于2mm的落料模、冲裁模、压印模;
4、各种剪刀、镶嵌刀具、木工刀片;
5、热固塑成型模。
焊条必须与母材化学成分相同,适合于时效处理工艺。
注意:焊接、补部位必须进行同母钢材一致的时效处理,保温时间为90分钟。建议采用镀铜的TIG或Heli-Arc焊条。
1、工件必须清理干净,除去污垢与油渍等。
2、任何缺陷都必须完全清除。
3、工件角头半径应不小于3mm。
4、炉里预热以每小时10-50°C速度升温至320-400°C(取决于模具的实际情--况),---保温时间为每25mm厚度30分钟。
5、烧焊(直流电)时应该使用低安培数及小直径焊条以获得小焊球。---注意:焊接过程中焊接部位温度必须保持不低于320°C。
6、烧焊后,应立即进行热处理至460-520°C,保温时间最少为90分钟(取决于焊---缝的厚度及层数),以确保达到均匀硬度。缓慢冷却至室温。
7、 每堆焊三层必须重复以上程序(4-6项)。
8、以上焊接说明只在经过炉内预热及热处理情况下有效。
