热处理：

1、临界温度：800℃。

2、退火：1）退火工件，加热至650-675℃， 保温2小时，在静止空气中冷却；2）硬化工件：加热至低于回火温度15-30℃，保温2小时，在静止空气冷却。

3、去应力：模具加热至650℃，保温2小时，缓冷至500℃，然后空冷。

4、淬火：预热至730-760℃，奥氏体化940-955℃，保温30-45分钟。2bar以上气淬或分级油淬至低于65℃。厚度大于75mm的工件需分级油淬。油淬至540-595℃，空冷至室温。

5、回火：180-540℃，回火时间最少2小时。或者按照2.5分钟/mm计算。回火2次。

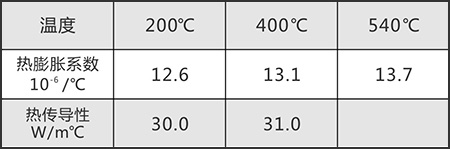

物理性能：

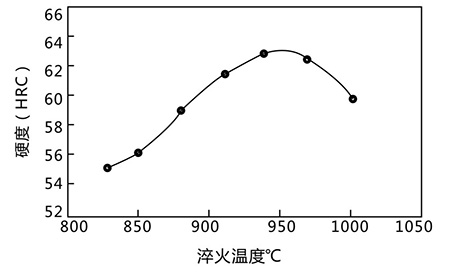

淬火指导：

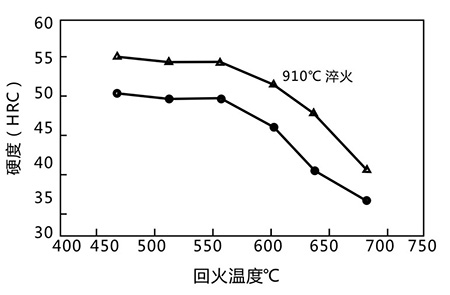

回火曲线：
